WebGL 编程中的数学知识之向量

什么是向量

直观理解：向量就是一个“有大小和方向的箭头”，大小（magnitude）指箭头有多长，方向（direction）指箭头指向哪。

表示方式：
- 2D 向量：
$\vec{v} = (x, y)$
3D 向量：
$\vec{v} = (x, y, z)$
其中的 x, y, z 被称为分量。
与点的区别：点（point）表示在空间的位置，比如 (3, 2, 1) 。而向量（vector）位移或方向，比如 (3, 2, 1) 只是代表“从原点走到这个位置的箭头”。

向量的长度

计算公式：

|\vec{v}| = \sqrt{x^2 + y^2 + z^2}

比如，(3, 4, 0) 的长度是 $\sqrt{3^2 + 4^2} = 5$ 。

Three.js示例：

const v = new THREE.Vector3(3, 4, 0)
console.log(v.length()); // 5

GLSL示例：

vec3 v = vec3(3.0, 4.0, 0.0);
float len = length(v);  // 5.0

单位向量（归一化）

单位向量的长度是 1，只表示方向，没有大小。

\hat{v} = \frac{\vec{v}}{|\vec{v}|}

单位向量 $\hat{v}$ 是一个方向与原向量相同，但长度为 1 的向量。计算方法是先计算向量的模（即长度），然后将向量的每个分量除以它的模。

比如：(3, 4, 0) 的模是 $\sqrt{3^2+4^2} = 5$ ，单位向量是 (3 / 5, 4 / 5, 0 / 5) ，即(0.6, 0.8, 0) 。

Three.js示例：

const v = new THREE.Vector3(3, 4, 0)
v.normalize()  // 变成 (0.6, 0.8, 0)

GLSL示例：

vec3 v = vec3(3.0, 4.0, 0.0);
vec3 unitV = normalize(v);  // vec3(0.6, 0.8, 0)

向量的加减

给定两个向量 $\vec{a} = (x_a, y_a, z_a)$ ， $\vec{b} = (x_b, y_b, z_b)$ ，

那么向量的加法：

\vec{c} = \vec{a} + \vec{b} = (x_a + x_b, y_a + y_b, z_a + z_b)

向量的减法：

\vec{c} = \vec{a} - \vec{b} = (x_a - x_b, y_a - y_b, z_a - z_b)

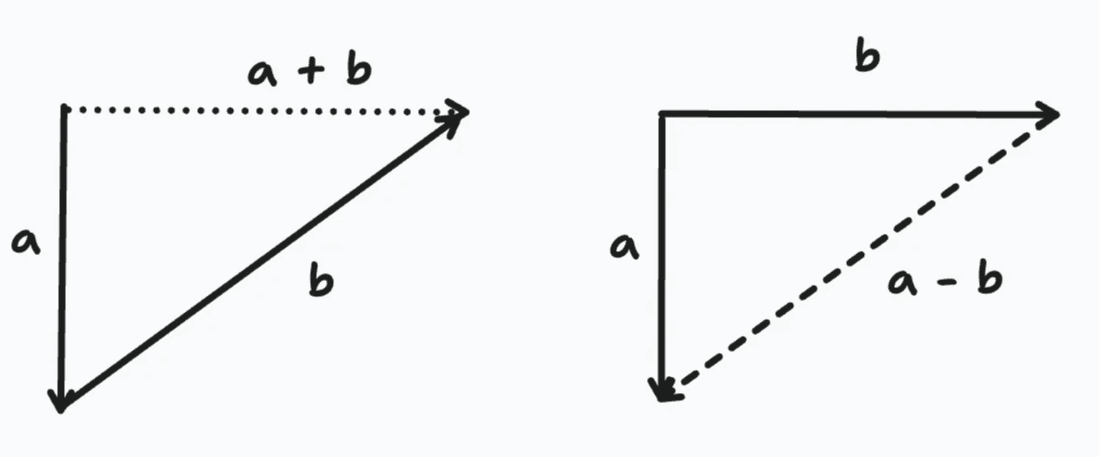

向量加减

几何意义：如图所示，根据三角形法则，加法是首尾相连，将 b 的起点移到 a 的终点，连接 a 的起点和 b的终点，就是a + b相加后的向量。而减法 a - b 表示从 b 指向 a 的向量，即 b 的终点指向 a 的终点。

Three.js示例：

const a = THREE.Vector3(1, 0, 0)
const b = THREE.Vector3(0, 1, 0)

const sum = THREE.Vector3().addVectors(a, b)
// 等价于 a.clone().add(b)
console.log(sum.toArray()) // [1, 1, 0]

const diff = new THREE.Vector3().subVectors(a, b)
// 等价于 a.clone().sub(b)
console.log(diff.toArray()) // [1, -1, 0]

GLSL示例：

vec3 a = vec3(1.0, 0.0, 0.0);
vec3 b = vec3(0.0, 1.0, 0.0);

vec3 sum = a + b;  // (1.0, 1.0, 0.0)
vec3 diff = a - b; // (1.0, -1.0, 0.0)

向量的数乘

给定一个向量 v 和一个实数（标量）k，数乘的结果是：每个分量都乘以 k。

公式：

k \cdot \vec{v} = (k v_x, k v_y, k v_z)a

几何意义：

当 k > 1：向量方向不变，长度变长。
当 0 < k < 1：向量方向不变，长度缩短。
当 k = -1：向量反向，长度不变。
当 k < 0：向量反向并伸缩。

Three.js示例：

const v = new THREE.Vector3(1, 2, 0)

const a = v.clone().multiplyScalar(2)    // (2, 4, 0)
const b = v.clone().multiplyScalar(-0.5) // (-0.5, -1, 0)

GLSL示例：

vec3 v = vec3(1.0, 2.0, 0.0);

vec3 a = 2.0 * v;   // (2.0, 4.0, 0.0) → 放大两倍
vec3 b = -0.5 * v;  // (-0.5, -1.0, 0.0) → 缩小一半并反向

向量的点乘（点积，内积，数量积）

点乘指： $\vec{a} \cdot \vec{b}$ ，两个向量点乘的结果，得到一个数量（标量），而不是向量。

从代数角度看，是两个向量对应位置上的值相乘再相加的操作，公式如下：

\vec{a} \cdot \vec{b} = x_a x_b + y_a y_b + z_a z_b

从几何角度看，点乘是两个向量的长度与它们夹角余弦的积，假如两个向量之间的夹角是 $\theta$ ，公式如下：

\vec{a} \cdot \vec{b} = |\vec{a}| |\vec{b}| \cos\theta

几何意义：点乘的结果表示向量 a 在向量 b 方向上的投影与向量 b 长度的乘积，反应了两个向量在方向上的相似度，结果越大越相似。基于结果可以判断两个向量是否是同一方向，是否垂直，具体为：

结果 > 0，方向基本相同，夹角在0°到90°之间
结果 = 0，则正交，相互垂直
结果 < 0，则方向基本相反，夹角在90°到180°之间

点乘用来计算向量之间的夹角：根据上面的公式，可以得到：

\theta = \arccos(\frac{\vec{a}\cdot\vec{b}} {|\vec{a}||\vec{b}|} ) = \arccos(\frac{\vec{a}}{|\vec{a}|} \cdot \frac{\vec{b}}{|\vec{b}|})

换句话说，如果两个向量都归一化，它们的点乘直接等于夹角余弦。

注意：

点积满足交换律和结合律

Three.js示例：

const a = new THREE.Vector3(1, 0, 0)
const b = new THREE.Vector3(0.5, 0.5, 0)

// 点乘
const dotAB = a.dot(b)  // 1 * 0.5 + 0 * 0.5 + 0 * 0 = 0.5

// 夹角
const cosTheta = a.clone().normalize().dot(b.clone().normalize())
const theta = Math.acos(cosTheta) // 弧度制
console.log('a·b =', dotAB, '夹角(°) =', theta * 180 / Math.PI)

GLSL示例：

vec3 a = vec3(1.0, 0.0, 0.0);
vec3 b = vec3(0.5, 0.5, 0.0);

float dotAB = dot(a, b); // = 1 * 0.5 + 0 * 0.5 = 0.5

// 用点乘算夹角余弦
float cosTheta = dot(normalize(a), normalize(b));

向量的叉乘（叉积，外积）

叉乘：两个向量 $\vec{a} \times \vec{b}$ 的结果是一个新的向量，公式如下：

\vec{a} \times \vec{b} = \begin{vmatrix} \mathbf{i} & \mathbf{j} & \mathbf{k} \\ x_a & y_a & z_a \\ x_b & y_b & z_b \end{vmatrix}

展开后：

\vec{a} \times \vec{b} = (y_a z_b - z_a y_b, z_a x_b - x_a z_b, x_a y_b - y_a x_b)

几何意义：

叉乘的结果是一个向量，方向垂直于向量 a，b 所在的平面。方向可由 右手法则决定，右手四指从 a 转向 b，大拇指方向就是结果向量的方向。
叉乘结果的长度（模）等于两个向量张成的平行四边形面积，其中 $\theta$ 是两个向量的夹角。

|\vec{a} \times \vec{b}| = |\vec{a}||\vec{b}|\sin\theta

向量叉乘

注意：

叉乘不满足交换律，a x b 不等于 b x a
两个非零向量平行，则叉乘结果是零向量
|a x a| = 0

Three.js示例：

const a = new THREE.Vector3(1, 0, 0)
const b = new THREE.Vector3(0, 1, 0)

const c = a.clone().cross(b)  // (0, 0, 1)

GLSL示例：

vec3 a = vec3(1.0, 0.0, 0.0);
vec3 b = vec3(0.0, 1.0, 0.0);

vec3 c = cross(a, b); // (0, 0, 1)
